为保证施工图设计文件质量，规范集团专业技术人员业务标准化操作，11月25日，天尚设计集团特邀一级结构注册工程师、高级工程师、杭州市评标专家，集团总师办结构总工吴济芳到集团总部现场解惑授道，针对集团结构施工图内审及上传图纸注意事项进行专题培训。
此次主题沙龙采取“线上线下”联动方式，通过钉钉直播让未能到场的集团分公司设计师第一时间了解培训内容，进行线上学习交流，规避涉及瑕疵，提升业务水平。
现场，吴老师重点诠释了集团审图管理制度及施工图审查的意义和作用，强调了创基云上传图纸、施工图设计文件等审查注意事项。

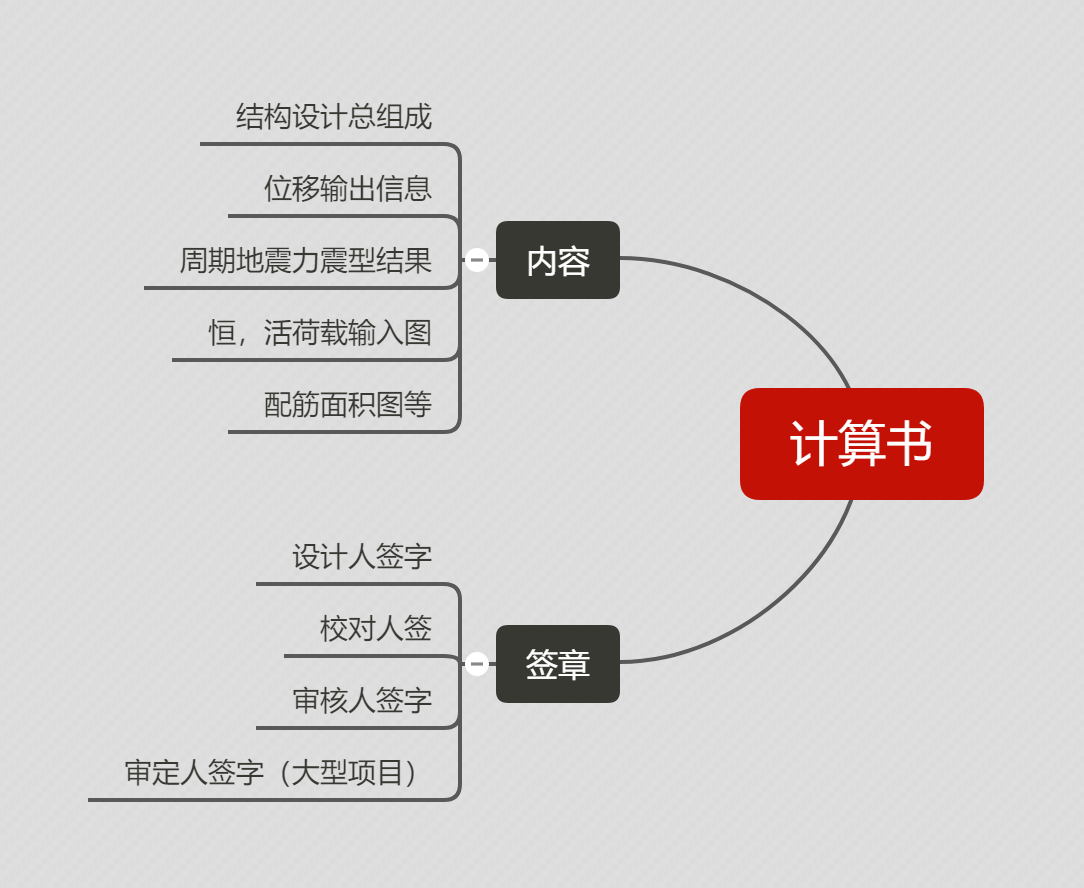

她提到，施工图设计文件是由计算书和施工图两部分组成，计算书要装订成册，封面应至少有三级设计,校对、审核人员的签字，亦或分项负责人即不少于三个人的签名；大型项目（二级以上）还要有审定人签字。其中签字除了印刷体外，还应有手体签字；最后加盖技术工程章和一级注册结构师章。
计算书
◆
以最常见的框架为例
包括结构设计总信息、位移输出信息、周期，地震力与震型结果 ,还有各层的楼面恒，活荷载输入图, 现浇板配筋面积图、各层楼面平面简图，梁柱配筋及楼梯梯段计算结果，有的图审人员还会要求提供裂缝图。
◆
框架结构里如有大跨度梁
提供梁的挠度计算书，以便控制其变形不要过大，影响今后使用时的观感。
◆
梯段板
梯段板除了强度计算结果外还要有挠度和裂缝控制结果。
◆
基础计算书里如工程是桩基础
必须要提供单桩承载力计算值。
◆
钢结构
钢结构里刚架需要输入恒、活载，左右风载图，配筋应力比，挠度、侧向位移及内力输出结果，刚架还应有各构件截面的输出图。
◆
当建筑物为改扩建或加固时
提供原建筑物的相关资料，建设单位应委托有资质的机构对原有结构进行安全性鉴定和抗震鉴定。设计单位依此进行加固改造，并通过技术论证，这也是设计依据需要提供给图审单位的。
施工图
◆
01
施工图纸的图签栏里应有技术工程章，一级注册结构师章以及出图负责人的方章。出图人员签字方面同计算书封面，不再累述。
◆
02
工业建筑物会有工艺/设备或锅炉等专业提条件，这类涉及外专业的设备基础，图纸还应增加会签栏的相关签名，避免今后施工时各专业管线出现磕碰或遗漏等现象。
◆
03
图纸设计总说明中，最易出现的问题是未注明建筑防火分类等级和耐火等级，计算软件名称及版本。
◆
04
最近几年，各类规范，标准，图集更新换代较多，所以请及时更改版本号，改为现行的有效版本。
◆
05
结构设计总说明应注明设计±0.000标高所对应的绝对标高值。详见《建筑工程设计文件编制深度规定》施工图设计第4.4.3条第3项第（2）款。
◆
06
结构设计说明里地面以下与土接触的砌体必须注明双面粉刷。地下隐蔽工程一定要注明。
◆
07
标高±0.000以下的基础砌体与土体接触，应采用强度等级不小于MU20的混凝土实心砖，水泥砂浆强度等级不小于M10砌筑《混凝土砖建筑技术规范》CECS257:2009第5.2.1条第1款)。
◆
08
地下室和基础回填土除材料成分写出外，必须注明分层夯实，标出压实系数是多少，如回填土在基础受力范围下压实系数应取0.97。每层厚度不得超过30厘米。
◆
09
地下车库顶板为无梁楼盖时请一定补充注明地面上不得有堆载，避免因使用中超载出现安全隐患。
◆
10
人工挖孔桩为浙江省限制使用类技术，如因工程情况使用人工挖孔桩的项目，施工单位应制定专项施工方案并论证。
◆
11
钢结构设计总说明中请补充钢结构须对构件定期进行油漆等维护。
◆
12
吊环（吊钩）直径大于14时应采用Q235B圆钢（《混凝土结构设计规范》GB50010-2010（2015年版）第9.7.6条）。
实际施工图中,大家往往会遗漏钢筋后缀B。
◆
13
人防工程的结构设计总说明中还必须明确防化等级（甲、乙、丙、丁）。
◆
14
同一结构单元不宜部分采用天然基础部分采用桩基，当采用不同基础类型时应根据地震时两部分基础沉降差异，在基础梁和上部结构相关部位采取有效的措施，加强建筑物的整体性，减少因基础的沉降差异而引起的变形。（宜字性条文）
◆
15
梁柱中心线之间的偏心距大于柱宽的1/4时，应计入偏心的影响，可采取增设梁的水平加腋等措施。请按根据GB50011-2010第6.1.5条执行。（应字性条文）
◆
16
楼梯梁TL与梯柱（或框架柱）相连，并与框架一起浇筑时，根据GB50011-2010第6.3.3.3条，梁端箍筋最大间距不应大于梁高的四分之一，请按此条文执行。（强制性条文）
"建筑工程设计千变万化，我们也要做到随机应变。"
吴老师分享了建筑专业施工图中常见设计缺陷和优化方案，阐述适用、安全、 经济 、美观等建筑审图知识及管控要点，便于施工是施工图设计的核心精神。她希望，今后在设计过程中应该多与建筑专业、校审人员沟通，尽量让方案合理、安全，避免施工图完成后再进行大的改动。
